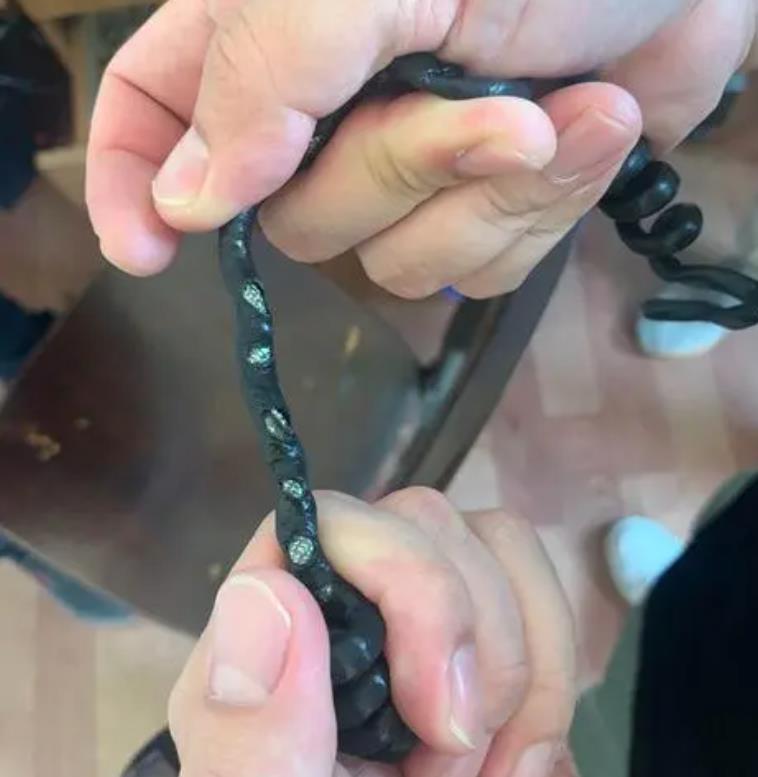

鐵氟龍線開裂原因：

1.鐵氟龍料質(zhì)量不佳，樹脂分子量過小或分布過寬，六氟丙烯含量過低，組成分布不均勻，不穩(wěn)定基團產(chǎn)生大分子斷鏈，球晶過大脆弱，使材料承受強度降低。

2.FEP料加入的色母不融合，若用ETFE色母，可能造成表皮撕裂。

3.擠出工藝不當，機型過小，選模不當，DRB過大， DDR不平衡等.

4.樹脂組份不均，造成塑化不良，內(nèi)應(yīng)力無法消除。

5.使用環(huán)境，溫度過低

6.壽命到了。

7.無論杜邦、大金等進口品牌料，還是東岳、巨化等國產(chǎn)品牌料，任何一家都不會保證做出的FEP線纜不開裂。

解決方法：

1.FEP料選好，無論杜邦、大金、東岳、巨化，選對型號，融指要合適。

2.FEP料加入專用色母。

3.擠出機型，大機做大線，小機做小線，選模適當，DDR=50-150， DRB=095-1.05, 擠出速度稍慢。

4.塑化溫度適當，避免塑化不良。

5.正確使用，消除環(huán)境影響。
